柴油机结构十分复杂且主要运动零部件长期工作在高温、高压和变载荷的工况下，因此引发拉缸故障的因素较多，如润滑油压力过低或供给不足，造成活塞 缸套润滑失效;
气缸套冷却水流量不足;
混入杂质和超负荷运行等，其中尤以润滑失效最为典型。
一、故障描述与拆检分析
该船用柴油机在某次运行过程中，自启动到运行稳定 ( 转速1800r/min) ，按照 10%→25%→50%→75%→100%的规律提升负荷，当负荷增加至 75% 时，操作人员发现某缸气门室罩盖有黑烟冒出，同时伴有较大异响声。
紧急停机，检查膨胀水箱和油底壳液位，发现:
膨胀水箱水位标尺无显示，而油底壳油位上升至油尺最高点。
采用内窥镜对发生异常现象的气缸进行探查，发现:
气缸套内表面存在多处刮擦痕迹，并有一条显著、严重的划痕，如图1 所示。
据此可判定该气缸发生拉缸故障。
为进一步探查故障原因，依据工程经验对柴油机的排气管路、燃油系统 ( 管路和喷油器) 、启动系统 ( 管路) 以及该气缸内运动件进行拆检，结果如下。
(1) 活塞本体未发现明显的破坏和磨损; 活塞环存在较大程度的变形和损坏。
(2) 启动空气管路和排气管路未发现异常。
(3) 燃油系统管路、喷油器和燃油滤芯，未发现异常; 燃油化验，结果正常。
(4) 润滑油滤芯，未发现异常; 润滑油喷嘴
管路内发现一个尺寸约3～5mm的硅胶块，如图 2所示。
润滑油化验结果正常。
由此可初步判定，杂物堵塞润滑油喷嘴致使柴油机运行过程中活塞顶部无法有效散热 ( 润滑油振荡冷却无法进行) ［1-2］，活塞组件与气缸套润滑不良［3-6］，造成二者局部刮擦;
特别是在高负荷下，活塞环与气缸套内表面刮擦加剧，最终导致严重的拉缸故障。
为证实上述判断，对该柴油机进行清理和复装，并开展磨合和负荷试验，具体步骤如下:
(1) 清理润滑油喷嘴管路内的硅胶块，更换润滑油和滤芯;
(2) 更换燃油滤芯，调整喷油器间隙;
(3) 清洗燃烧室内的积炭，更换气缸套和活塞环;
(4) 复装柴油机并补充淡水，无泄漏后添加淡水添加剂、润滑油和柴油;
(5) 手动盘车，检查是否存在卡滞现象，确定无卡滞现象后开展空载、低速磨合试验，逐步提高转速至1800 r/min，稳定运行一段时间;
(6) 完成磨合试验后，按照 10%→25%→50%→75%→100%的规律不断提升负荷，检测柴油机各项性能参数和指标是否正常。
上述过程中均未发现异常，据此可基本证实此次拉缸故障是由润滑油喷嘴堵塞所致，而活塞环在润滑失效下的膨胀变形是造成气缸套损坏的主要因素［5-6］。
二、拉缸故障仿真分析及相关零部件
配合状态分析为进一步论证上述分析，基于有限元分析法对该船用柴油机活塞、活塞环和气缸套在不同负荷下的变形分布进行研究，并获得活塞与气缸套、活塞环与气缸套各部位间的配合尺寸。
1、不同负荷下活塞、活塞环和气缸套变形量分析
基于 ANSYS 软件，在不同负荷下对该机的活塞、气缸套和活塞环 ( 三道) 热机耦合作用下的变形量分布规律开展研究。
结果如图3～图5［1，6-7］所示。
各负荷下活塞 /气缸套 /活塞环的变形量分布规律基本保持一致，随着负荷提升，均呈逐渐增大趋势［7-8］。
对于活塞，其变形量基本呈现自上而下逐渐减小的趋势，在活塞顶部、火力岸、第一道活塞环槽和第一道火力岸处均存在较大的变形。
对于气缸套，顶部平肩以下部位的变形量呈现自上而下逐渐增大的趋势，内、外壁的变形量分布差异性较小。
第一和第二道活塞环在运行过程中受到高温和高压 ( 燃气压力) 的共同作用，第三道活塞环主要受高温影响，三道活塞环变形分布规律基本一致，即在断口处存在较小的变形，其余部位内外表面均存在较大变形。
在各负荷下，活塞、活塞环 ( 三道)和气缸套均向外部膨胀［7-8］。
而在实际运行过程中，装配间隙内将填充足量的润滑油，既保证了密封性，又使各运动件在受热膨胀后不至于磨损和破坏。
依据变形分布云图，获得不同负荷下活塞、活塞环 ( 三道) 和气缸套不同部位处的变形量，如表2和表3所示。

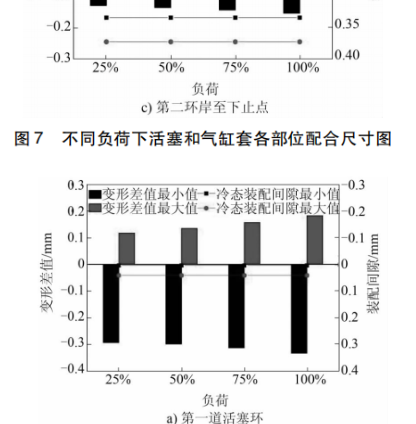

表2和图7表明:
不同负荷下，活塞各部位的变形量均大于气缸套的变形量，致使在第二环岸以上部位，二者变形差值呈现 “过盈配合” 状态，自上而下变形差值逐渐减小;
在第二环岸以下部位，二者变形差值呈现 “过渡配合”状态。
由于二者在冷态装配下各部位均存在一定的间隙，且变形差值均涵盖在间隙区间内，因此活塞与气缸套在运行过程中不会因为膨胀变形而发生大范围刮擦，特别是在润滑良好的情况下。
表3和图8表明:
由于运行环境的差异，三道活塞环与气缸套间的变形差值自上而下逐渐减小，变形差值在不同负荷下均呈现 “过渡配合”状态，“过盈量”均超出了冷态装配下的间隙值。
对于第一道活塞环，其 “过盈量”随着负荷的提升逐渐增大，而第二和第三道活塞环的 “过盈量”则与之相反。
在活塞做往复运动的过程中，由于活塞环与气缸套的 “过渡配合”，极易产生大范围刮擦，导致零件表面结构损坏;
在润滑失效的情况下，会发生拉缸故障，严重时甚至导致活塞环与气缸套黏结或活塞环断裂，致使零部件咬死，造成柴油机停机。
前述拆检分析表明:
该型船用柴油机运行过程中，由于润滑油喷嘴堵塞造成某缸内运动件润滑失效，随着负荷的提升最终导致拉缸故障。
而仿真研究结果表明:
在润滑失效的情况下，随着负荷的提升，活塞与气缸套间不易出现刮擦现象，而活塞环与气缸套间由于膨胀变形，在二者接触部位将发生刮擦磨损，尤其是第一道活塞环; 在高负荷和润滑失效的工况下，将加剧气缸套磨损。
基于上述分析，结合相关文献资料［4，9］，提出以下改进措施。
(1) 装配前应注意柴油机活塞、气缸套和气缸盖等关键零部件的表面清洁度，检测配合尺寸并严格按照使用手册准确安装。
(2) 及时清理和更换各类滤清器、滤芯，减少杂质进入柴油机的可能; 定期检查润滑情况，保证柴油机满足润滑要求，并进行启动前的预润滑。
(3) 加强冷却系统的维护保养，确保柴油机不会出现过热现象; 同时合理设置各项性能参数(喷油正时、配气正时等) ，使柴油机高效燃烧并稳定运行。
(4) 正确掌握柴油机冷启动方法，避免运行工况突变，严禁柴油机长期怠速或超负荷运转。
